Sistemi di monitoraggio ambientale - Guida all'ordine
Un sistema di monitoraggio ambientale ELSE NUCLEAR è composto da:
- una rete di rivelatori ciascuno collegato a un singolo rateometro dedicato, che invia i dati a...
- ...un host PC su cui è installato un software proprietario che gestisce le misure e i parametri
Lo scopo di questa guida è di permettere al lettore una chiara e semplice comprensione dell'interconnessione fra i componenti, e di quali siano i rivelatori disponibili.

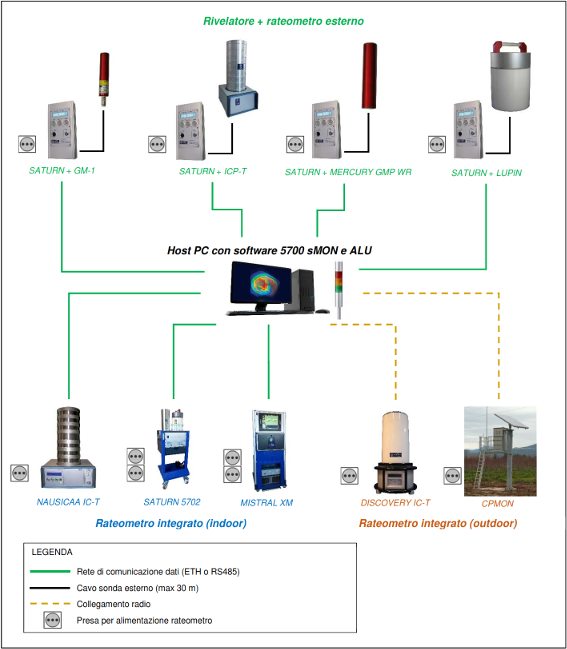

A seconda dell'applicazione e del modello di rivelatore, il rateometro sarà esterno o integrato, come mostrato nella figura sotto.
Ulteriori informazioni sulle funzioni del sistema e una lista dei modelli di rivelatore disponibili sono riportate più avanti.
Host PC
L'host PC viene fornito con il software 5700 sMON già installato e configurato.
Il software fornisce una vista sinottica di tutto il sistema: tutti i rivelatori collegati sono visualizzati tramite indicatori virtuali che ne segnalano in tempo reale i dati di misura e lo stato di funzionamento.
L'utente può gestire l'intero sistema attraverso il software, impostando i parametri principali di ciascun rateometro collegato, accedendo allo storico dei dati archiviati nel database, visualizzando ed esportando i dati.
Una colonna allarme accessoria ALU può essere fornita e collegata all'host PC con una logica "OR" di tutti i canali, per segnalare lo stato di tutti i rivelatori e i rateometri (allarme, pre-allarme, buon funzionamento).
Rivelatori disponibili
Tutti i rivelatori ELSE NUCLEAR possono essere usati per costituire un punto di misura dei sistemi di monitoraggio ambientali.
I rateometri sono collegati all'host PC attraverso una rete Ethernet o RS485 (per distanze > 100 m). Ciascun rateometro inoltre fornisce l'alimentazione al proprio rivelatore collegato. Una presa di corrente deve essere predisposta nelle immediate vicinanze di ciascun rateometro, per potervi collegare il relativo adattatore 230/110VAC-24VDC incluso.
Gennaio 2024
